SISTEM DE MONITORIZARE VIDEO

Beneficiar: COMUNA BĂCIA

Obiectiv:

MODERNIZAREA SI EXTINDEREA SISTEMULUI DE MONITORIZARE VIDEO DE PE RAZA COMUNEI BĂCIA - JUDEŢUL HUNEDOARA

PROIECTANT:

S.C. Absolute Electrotechnics Sistem SRL

CUI: RO14921919

Nr.RC: J20/763/2002

Deva, B-dul 22 Decembrie, nr. 37A

Cladirea CEPROMIN, camera S25

Mobil: 0723 350 362

E-mail: office@aesistem.ro

Denumirea obiectivului de investiţii:

9

Modernizarea si extinderea sistemului de monitorizare video de pe raza comunei Băcia -judeţul Hunedoara

Amplasament:

Comuna Băcia, Judeţul Hunedoara

Titularul investiţiei:

9

Comuna Băcia

PIESE SCRISE

1. Informaţii generale privind obiectivul de Investiţii Baze de proiectare

Elaborarea prezentei lucrări a avut ca bază următoarele acte normative:

• Legea nr. 333 din 8 iulie 2003, privind paza obiectivelor, bunurilor, valorilor si protecţia persoanelor, cu modificările si completările ulterioare;
• Hotărârea de Guvern nr. 301 din 11 aprilie 2012, pentru aprobarea Normelor Metodologice de aplicare a Legii nr. 333/2003, privind paza obiectivelor, bunurilor, valorilor si protecţia persoanelor;
• Instrucţiunile M.A.I. nr. 9 din 01.02.2013, privind efectuarea analizelor de risc la securitatea fizică a unităţilor ce fac obiectul Legii nr. 333/2003, privind paza obiectivelor, bunurilor, valorilor si protecţia persoanelor, cu modificările si completările ulterioare;
• SR ISO 31000:2010 Managementul riscului - Principii si linii directoare;
• SR EN 31010:2010 Managementul riscului - Tehnici de evaluare a riscului;
• SR EN ISO 9001:2008 - Sisteme de management al calităţii;
• SR EN 50131 - Seria de standarde - Sisteme de alarmă. Sisteme de alarmă împotriva efracţiei si jafului armat;
• SR EN 50132 - Seria de standarde - Sisteme de alarmă. Sisteme de supraveghere TVCI care se utilizează în aplicaţiile de securitate;
• SR EN 50133 - Seria de standarde - Sisteme de alarmă. Sisteme de control al accesului pentru utilizare în aplicaţii de securitate;
• SR EN 50518 - Seria de standarde - Centru de monitorizare si recepţie a alarmelor;
• ITG 301/2012 pentru aprobarea normelor metodologice si a documentelor prevăzute la art. 69 din Legea nr. 333/2003 privind paza obiectivelor, bunurilor, valorilor si protecţia persoanelor;
• -           HG nr. 585/2002 pentru aprobarea standardelor naţionale de protecţie a informaţiilor clasificate în România;
• -           HG nr. 781/2002 privind protecţia informaţiilor secrete de serviciu;
• Cerinţele beneficiarului discutate si acceptate de acesta pe parcursul elaborării lucrării.

1.1.            Denumirea obiectivului de investiţii

Modernizarea si extinderea sistemului de monitorizare video de pe raza comunei Băcia, judeţul Hunedoara.

1. Ordonator principal de credite/investitor: Comuna Băcia.
2. Ordonator de credite (secundar/terţiar): Nu este cazul.
3. Beneficiarul investiţiei: Comuna Băcia.

Comuna Băcia, sat Băcia, Strada Principală, nr. 242, jud. Hunedoara, tel: 0254.264.580, fax: 0254.264.660, email: primariabacia@yahoo.com.

1. Elaboratorul documentaţiei de avizare a lucrărilor de intervenţie

Absolute Electrotechnics Sistem SRL, cu sediul în Deva, str. I.B. Deleanu, nr. 19, judeţul Hunedoara.

2. Situaţia existentă şi necesitatea realizării lucrărilor de Intervenţii

Comuna Băcia (formată din satele Băcia - resedinţă, Tîmpa, Totia si Petreni) este situată în partea centrală a judeţului Hunedoara, învecinându-se la Nord/Vest cu oraşul Simeria, la Nord/Est comuna Turdaş, la Est comuna Mărtineşti, la Sud oraşul Călan, iar la Sud/Vest cu municipiul Hunedoara şi municipiul Deva, fiind delimitată ca unitate administrativ teritorială prin Lege.

Perimetrul în care sunt amplasate satele comunei Băcia, se situează de o parte şi de alta a râului Strei şi a şoselei naţionale DN66 (E79) Tîrgu Jiu - Haţeg - Simeria, care face legătura între ţara Haţegului şi Valea Mureşului. Satele Băcia si Tîmpa sunt străbătute de DJ 668D.

Accesul în satele Petreni si Totia se face din DN66 prin DC50, respectiv din E68 - DC44.

Satele Băcia şi Tîmpa sunt situate pe partea stângă a Râului Strei, pe un teren aproape plat, iar satele Petreni şi Totia sunt situate pe partea dreaptă a Streiului, pe un teren deluros. Satul Totia este format propriu zis din două grupuri de case Totia Mare şi Totia Mică.

Prin comună trece calea ferată CF202 Simeria - Petrosani - Târgu Jiu, fiind deservită de halta Băcia si halta Simeria Triaj.

Conform recensământului efectuat în 2011, populaţia comunei Băcia se ridică la 1.876 de locuitori, organizaţi în 633 gospodării, în crestere faţă de recensământul anterior din 2002, când se înregistraseră 1.797 de locuitori. Majoritatea locuitorilor sunt români (aproximativ 95%), restul de 5% fiind maghiari, germani, rromi sau cu apartenenţă etnică necunoscută. Din punct de vedere confesional, majoritatea locuitorilor sunt ortodocsi (86%), dar există si minorităţi de reformaţi, penticostali, romano-catolici, greco-catolici si cu apartenenţă confesională necunoscută.

Conform I.P.J. Hunedoara coeficientul de criminalitate specifică la nivelul comunei Băcia este în scădere, situaţie prezentată în tabelul de mai jos, pentru anul 2020 fiind 0, clasificându-se astfel într-un domeniu de încadrare a ratei de criminalitate scăzut.

Cu toate acestea, criminalitatea este o problemă socială care afectează calitatea vieţii, in special a celei urbane, generând sentimentul de insecuritate în rândul populaţiei. Teama de infracţiuni este o consecinţă nu numai a victimizării, a experienţei cu delincvenţa reală, ci si a criminalităţii percepute, care, la rândul ei, generează efecte psihologice, comportamentale, psihosociale si economice.

Un element definitoriu al criminalităţii stradale îl reprezintă faptul că infracţiunile tind să fie mult mai vizibile având consecinţe imediate si directe asupra cetăţenilor din toate categoriile sociale. Teama de infracţiuni săvârsite pe stradă depinde de percepţia atât a comportamentelor delincvente cât si a existenţei unor semne ale lipsei de civilizaţie si control social, acestea influenţând în mod direct gradul de satisfacţie faţă de activitatea poliţiei dar si a celorlalte structuri cu atribuţii în domeniul siguranţei publice.

2.1.            Prezentarea contextului: politici, strategii, legislaţie, acorduri relevante,

structuri instituţionale şi financiare

Necesitatea investiţiei rezultă din obiectivul general al proiectului, si anume, menţinerea redusă a criminalităţii sociale si cresterea siguranţei cetăţenilor din Comuna Băcia, prin implementarea de soluţii moderne de supraveghere video, contribuind astfel la cresterea calităţii vieţii, crearea de noi locuri de muncă si promovarea economiei sociale, respectând principiile dezvoltării sustenabile.

Priorităţile în ceea ce priveste siguranţa stradală în comuna Băcia vor fi identificate pe baza informaţiilor primite de la Poliţie, Primărie, precum si de la cetăţenii din localitate. Infracţionalitatea stradală reprezintă un domeniu de interes atât pentru activitatea acestor instituţii, cât si pentru populaţie, iar acest interes este legat nu atât de evoluţia statistică a infracţiunilor care sunt săvârsite în spaţiul public, cât de impactul social pe care îl generează acest tip de infracţiuni, astfel fiind afectat sentimentul de siguranţă al cetăţeanului si, în legătură directă, percepţia populaţiei asupra instituţiilor competente în asigurarea siguranţei.

De asemenea alte obiective importante ale acestui proiect sunt:

• a.    Cunoasterea permanentă a dinamicii si specificităţii fenomenului;
• b.   Dezvoltarea si eficientizarea activităţilor de prevenire în corelare cu cele combative:

• •     Constientizarea opiniei publice asupra dinamicii si consecinţelor infracţionalităţii stradale;
• •     Dezvoltarea colaborării cu alte instituţii guvernamentale si neguvernamentale locale;
• •     Activităţi de prevenire si combatere a criminalităţii stradale.
  • c.    Cresterea siguranţei si prevenirea criminalităţii in zonele de interes din localitate.

Oportunitatea investiţiei a fost identificată prin accesarea Sub-măsurii 19.2 Sprijin pentru implementarea acţiunilor în cadrul Strategiei de dezvoltare locală, Măsura M1/6B - Dezvoltarea satelor şi servicii de bază în vederea creşterii calităţii vieţii în teritoriul GAL, finanţată din Fondul European Agricol pentru Dezvoltare Rurală prin Agenţia pentru Finanţarea Investiţiilor Rurale şi Grupul de Acţiune Locală Asociaţia Sargeţia GAL 1.

Pentru obţinera finanţării din acestă sursă, prin Masura „Dezvoltarea satelor şi servicii de bază în vederea creşterii calităţii vieţii în teritoriul GAL " punctajul minim este de 40 de puncte.

Calculul punctajului pentru cererea de finanțare, ținând cont de criterile de selecție prezentate în Ghidul solicitantului, s-a realizat astfel:


Ţinând cont de criteriile de selecţie prezentate în Ghidul solicitantului, punctajul aferent prezentului proiect este de 70 de puncte.

2.2.            Analiza situaţiei existente şi identificarea necesităţilor şi a deficienţelor

Comuna Băcia beneficază în prezent de un sistem de monitorizare video stradal având următoarea structură şi dispunere:

1. Bloc ANL (stalp furnizor energie electrica)_________________ Hikvision 2 Mpx________________
2. Bloc ANL (stalp furnizor energie electrica)_________________ Hikvision 2 Mpx________________

12  | NVR                                                                                          | Hikvision 32 canale

Acest sistem este completat cu un sistem independent (conectat în dispeceratul din primărie)
format din 6 camere de supraveghere montate în zona primăriei, sistem implementat la reabilitarea
clădirii primăriei şi amenajarea spaţiilor învecinate.______________________________________________

Camerele de supraveghere sunt de tip bullet (fixe) de exterior IP, 12 buc. necesitând înlocuirea deoarece fie sunt defecte, fie imaginea este de slabă calitate iar led-urile IR sunt nefuncţionale, fie sunt incompatibile cu sistemul de înregistrare.

Sistemul de monitorizare video stradal existent a fost implementat în anii anteriori (2015-­2020), prin colaborarea dintre firma Digital Cable Systems (AKTA) - furnizor de servicii de internet şi televiziune - şi Primăria Comunei Băcia, pe infrastructura de distribuţie a AKTA.

La data de 27 iulie 2020, portofoliul de clienţi ai Digital Cable Systems (AKTA) de pe raza comunei a fost preluat de RCS-RDS SA, care şi-a dezvoltat propria reţea de distribuţie a serviciilor de internet, telefonie şi televiziune, reţeaua existentă fiind cedată primăriei.

Reţeaua este de tip aerian, pozată pe stâlpii de iluminat din comună, fiind formată din cabluri UTP/FTP şi switch-uri montate în diverse doze, cutii, etc. Există şi două conexiuni wireless (Băcia - intrarea spre Tîmpa şi la intersecţia DN66 cu DC50 spre Petreni). Totodată exista şi un traseu de fibră optică care traversează satele Băcia şi Tîmpa, întrerupt între sate pe o porţiune de aproximativ 2 km, datorită unor lucrări de înlocuire stâlpi.

Avându-se în vedere retragerea firmei AKTA, reţeaua a rămas fără mentenanţă. Totodată, datorită unor lucrări de pe raza comunei (înlocuire stâlpi, modernizare/reabilitare clădiri primărie, şcoli, drumuri, etc.) în prezent reţeaua este în întregime nefuncţională, constatându-se tronsoane de cablu întrerupte, switch-uri arse sau lipsă.

Perioada de garanţie a sistemului de supraveghere video este depăşită, însă, până la retragerea firmei AKTA şi efectuarea unor ample lucrări pe raza comunei care au afectat integritatea reţelei, nu au fost consemnate defecţiuni semnificative, astfel încât investiţia s-a dovedit un real succes.

2.3.            Obiective preconizate a fi atinse prin realizarea investiţiei publice

Zonele vizate pentru implementarea proiectului sunt în primul rând zonele şi spaţiile care aparţin domeniului public, cu grad de risc infracţional sporit.

De asemenea, vor fi supravegheate principalele artere de circulaţie din localitate, intersecţiile importante, spaţiile din zonele intersecţiilor de la toate punctele de acces rutier în localitate.

In acest context, obiectivul proiectului va crea premisele pentru asigurarea siguranţei şi securităţii în spaţiile publice, managementului eficient al situaţiilor de urgenţă, precum şi monitorizării şi gestionării unor servicii publice precum: salubrizarea, deszăpezirea, reparaţii la infrastructură.

De asemenea, sistemul de supraveghere video are caracter preventiv şi este menit să descurajeze actele de infracţionalitate de orice natură, inclusiv cele rutiere.

Proiectul va contribui la creşterea rolului economic şi social al comunei precum şi al localităţilor adiacente, prin creşterea siguranţei cetăţenilor, cu precădere în zonele identificate ca având un potenţial infracţional mai ridicat, prin prevenirea fenomenelor de creştere a infracţionalităţii şi criminalităţii şi prin crearea unui climat general sigur şi atractiv pentru întreaga comunitate.

Informaţiile furnizate de către aceste subsisteme vor fi centralizate, ierarhizate, prelucrate şi utilizate în dispeceratul de control şi comandă al sistemului.

3. Descrierea construcţiei existente

3.1.            Particularităţi ale amplasamentului:

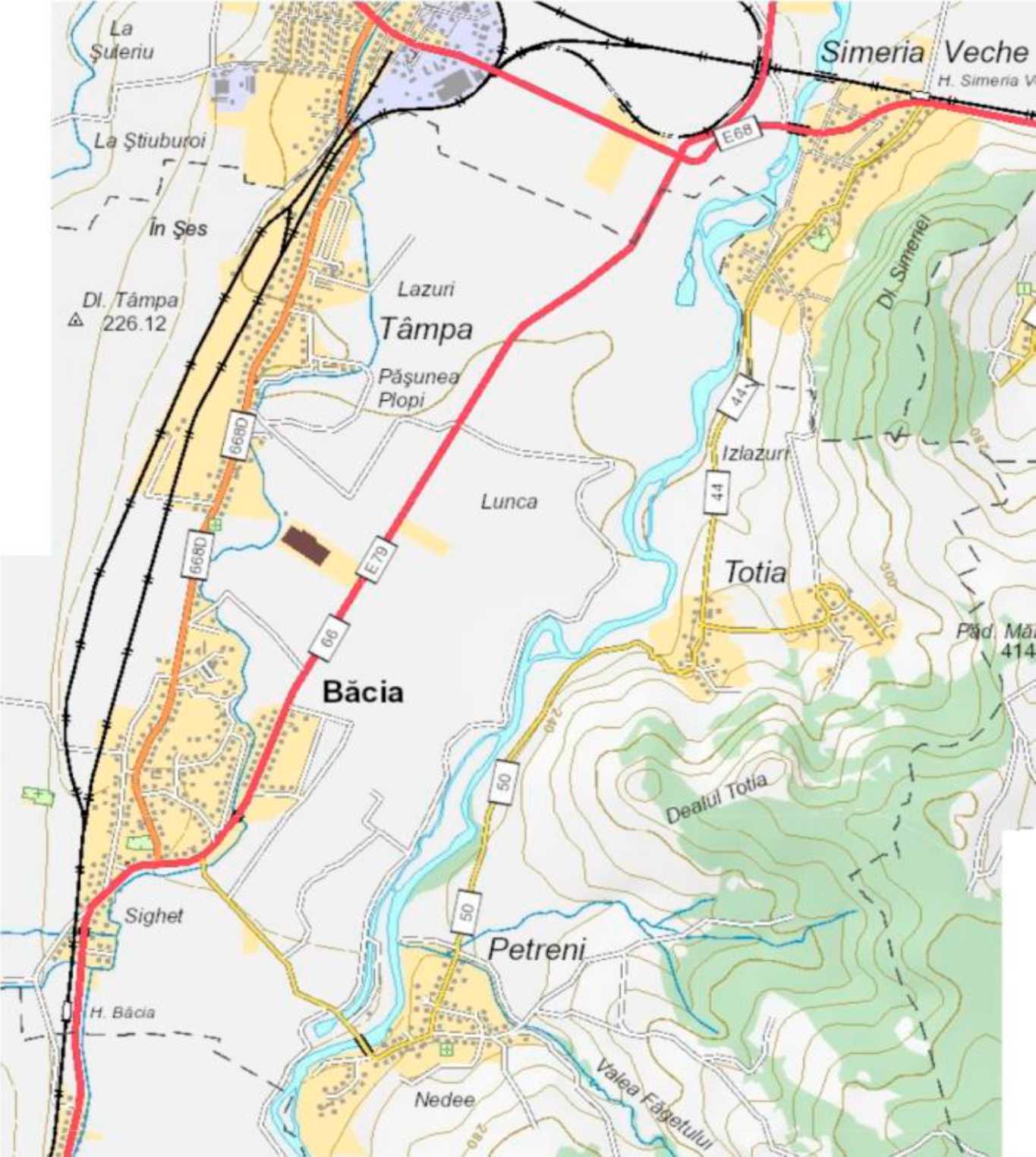

Comuna Băcia (formată din satele Băcia - reşedinţă, Tîmpa, Totia şi Petreni) este situată în partea centrală a judeţului Hunedoara, învecinându-se la Nord/Vest cu oraşul Simeria, la Nord/Est comuna Turdaş, la Est comuna Mărtineşti, la Sud oraşul Călan, iar la Sud/Vest cu municipiul Hunedoara şi municipiul Deva.

Perimetrul în care sunt amplasate satele comunei Băcia, se situează de o parte şi de alta a râului Strei şi a şoselei naţionale DN66 (E79) Tîrgu Jiu - Haţeg - Simeria, care face legătura între ţara Haţegului şi Valea Mureşului. Satele Băcia şi Tîmpa sunt străbătute de DJ 668D.

Accesul în satele Petreni şi Totia se face din DN66 prin DC50, respectiv din E68 - DC44.

Satele Băcia şi Tîmpa sunt situate pe partea stângă a Râului Strei, pe un teren aproape plat, iar satele Petreni şi Totia sunt situate pe partea dreaptă a Streiului, pe un teren deluros. Satul Totia este format propriu zis din două grupuri de case Totia Mare şi Totia Mică.

Prin comună trece calea ferată CF202 Simeria - Petroşani - Târgu Jiu, fiind deservită de halta Băcia şi halta Simeria Triaj.

1. Regimul juridic

Toate echipamentele vor fi montate pe stâlpi amplasaţi pe domeniul public al comunei, sau in incinte care aparţin domeniului public al comunei Băcia.

1. Analiza stării existente

Sistemul de monitorizare video stradal existent a fost implementat în anii anteriori (2015-­2020), prin colaborarea dintre firma Digital Cable Systems (AKTA) - furnizor de servicii de internet şi televiziune - şi Primăria Comunei Băcia, pe infrastructura de distribuţie a AKTA.

La data de 27 iulie 2020, portofoliul de clienţi ai Digital Cable Systems (AKTA) de pe raza comunei a fost preluat de RCS-RDS SA, care şi-a dezvoltat propria reţea de distribuţie a serviciilor de internet, telefonie şi televiziune, reţeaua existentă fiind cedată primăriei.

Reţeaua este de tip aerian, pozată pe stâlpii de iluminat din comună, fiind formată din cabluri UTP/FTP şi switch-uri montate în diverse doze, cutii, etc. Există şi două conexiuni wireless (Băcia - intrarea spre Tîmpa şi la intersecţia DN66 cu DC50 spre Petreni). Totodată exista şi un traseu de fibră optică care traversează satele Băcia şi Tîmpa, întrerupt între sate pe o porţiune de aproximativ 2 km, datorită unor lucrări de înlocuire stâlpi.

Avându-se în vedere retragerea firmei AKTA, reţeaua a rămas fără mentenanţă. Totodată, datorită unor lucrări de pe raza comunei (înlocuire stâlpi, modernizare/reabilitare clădiri primărie, şcoli, drumuri, etc.) în prezent reţeaua este în întregime nefuncţională, constatându-se tronsoane de cablu întrerupte, switch-uri arse sau lipsă.

Perioada de garanţie a sistemului de supraveghere video este depăşită, însă, până la retragerea firmei AKTA şi efectuarea unor ample lucrări pe raza comunei care au afectat integritatea reţelei, nu au fost consemnate defecţiuni semnificative, astfel încât investiţia s-a dovedit un real succes.

4. Concluziile expertizei tehnice şi, după caz, ale auditului energetic

NU ESTE CAZUL

5. Identificarea scenariilor/opţiunilor tehnico-economice şi analiza acestora

Scenariul 1, fără investiţie, care menţine sistemul existent nefuncţional, conducând la o posibilă creştere şi încurajare a criminalităţii şi vandalismului. De asemenea echipamentele existente se vor degrada mai mult, fapt care ar duce la investiţii mai costisitoare pentru punerea din nou în funcţiune.

Scenariul 2, varianta cu priect.

Dată fiind oportunitatea finanţării investiţiei prin măsura 19.2 şi necesitatea repunerii în funcţiune şi extinderii sistemului de supraveghere se propune implementarea proiectului conform specificaţiilor de mai jos.

5.1.            Soluţia tehnică

Pentru respectarea cerinţelor legale privind asigurarea pazei bunurilor, persoanelor şi activităţilor inclusiv prin mijloace electronice, se impune reabilitarea, modernizarea şi extinderea Sistemului de Monitorizare Video cu scopul de a dispune în orice moment de un sistem care culege date din teren, asigură comunicaţii eficiente şi sigure pentru transmiterea acestor date în punctele de analiză şi decizie, furnizează informaţii complete legate de funcţionarea în siguranţă a instituţiei şi a cărui exploatare corectă reduce, până la eliminarea completă, vulnerabilităţile existente la nivelul instituţiei în ceea ce priveşte securitatea.

Lucrările necesare a se executa pentru reabilitarea, modernizarea şi extinderea sistemului şi a infrastructurii de comunicaţii sunt:

o Reabilitarea reţelei existente prin înlocuirea cablurilor, switch-urilor şi camerelor deteriorate

(aproximativ 1.000 m cablu FTP cu şufă); o Amplasarea unui NVR (înregistrator video de reţea) în satul Tîmpa pentru preluarea imaginilor de pe camerele de supraveghere din această localitate, interconectarea acestuia cu Primăria Băcia şi dotarea acestuia cu o sursă neîntreruptibilă - UPS - pentru asigurarea protecţiei şi continuităţii alimentării cu energie electrică în cazul unor fluctuaţii sau pene de curent;

o Amplasarea unui NVR (înregistrator video de reţea) în satul Petreni pentru preluarea imaginilor de pe camerele de supraveghere din această localitate, interconectarea acestuia cu Primăria Băcia şi dotarea acestuia cu o sursă neîntreruptibilă - UPS - pentru asigurarea protecţiei şi continuităţii alimentării cu energie electrică în cazul unor fluctuaţii sau pene de curent;

o Conectarea reţelei din satul Băcia la NVR-ul din primărie, conexiune care a fost întreruptă în

urma lucrărilor de modernizare ale clădirii şi zonelor din vecinătate; o Repunerea în funcţie a traseului de fibră optică în vederea eliminării din reţea a cât mai

multor switch-uri ce reprezintă puncte cu un potenţial ridicat de defecte;

o înlocuirea camerelor existente cu camere de rezoluţie mai mare (4-8 Mpx);

o Extinderea sistemului de monitorizare video în alte puncte vulnerabile de pe raza comunei

(în zona şcolilor şi grădiniţelor, magazine, intersecţii, staţii autobuz, parcări, etc.); o Extinderea sistemului de monitorizare video şi la nivelul satului Totia.

Echipamentele sistemelor montate la interior funcţionează în următoarele condiţii de mediu: Temperatură: +10°C +50°C; Umiditate: max. 95%.

Echipamentele sistemelor montate la exterior funcţionează în următoarele condiţii de mediu: Temperatură: - 25°C + 60°C ; Umiditate: max. 95%

Descriere constructivă, funcţională şi tehnologică

Sistemul de supraveghere video este un sistem de supraveghere, evaluare şi înregistrare video a activităţii din zonele specificate, prevăzut cu centre de control dedicate, destinat sporirii gradului de securitate a zonelor supravegheate.

Sistemul asigură preluarea imaginilor video care monitorizează zonele importante din locaţiile menţionate, 24 ore din 24. Pentru înregistrarea imaginilor, sistemele se vor proiecta astfel încât acestea să asigure stocarea imaginilor pentru o perioadă de cel puţin 30 de zile.

Sistemul de supraveghere video va asigura următoarele funcţii:

• a.          afişarea în dispecerat, în timp real, a imaginilor video preluate de camerele video amplasate în zonele de interes;
• b.         adaptarea modului de supraveghere la condiţiile de iluminat (comutare pe mod „noapte" la scăderea iluminatului pentru creşterea sensibilităţii camerei);
• c.          înregistrarea permanentă a imaginilor de la toate camerele din sistem, cu păstrarea înregistrărilor pe o durată de 30 zile;

• d.     arhivarea înregistrărilor evenimentelor pe suport de date extern;
• e.      exportul înregistrărilor video către alte instituţii, la cerere;

Controlul sistemului se va asigura din dispeceratul de monitorizare video.

Operatorul poate dispune, în baza unui sistem de priorităţi, de controlul mişcării camerelor video (pentru camere model speed dome), pentru supravegherea operativă a zonelor. în lipsa controlului de către operatori, camerele video vor asigura baleierea zonelor de interes public.

Menţionăm că în raza de supraveghere a camerelor video vor intra numai bunuri din domeniul public, respectând dreptul la viaţa intimă, familială şi privată, din articolul 26 al Constituţiei României.

Dispecerat central de comandă si control

Pentru subsistemele de televiziune în circuit închis care asigură supravegherea, alarmarea şi înregistrarea evenimentelor din zonele de interes, echipamentele instalate în dispeceratul unităţii,

trebuie să satisfacă următoarele cerinţe:

• vizualizarea multiplexată pe monitoare a imaginilor provenite din zonele supravegheate prin intermediul camerelor;
• -       posibilitatea selectării imaginilor de la o cameră sau de la un grup de camere;
• comutarea automată pe unul sau mai multe monitoare a imaginilor provenind din zonele în care subsistemul de detecţie perimetral activează stări de alarmă;
• selectarea camerelor de tip speed dome şi activarea funcţiilor de orientare a camerelor în regim manual sau cu poziţii prestabilite;
• utilizarea dispozitivelor de comandă pentru mărirea sau micşorarea unghiului de supraveghere a obiectivelor zoom de pe camerele de tip speed dome;
• înregistrarea digitală a semnalelor provenind de la toate camerele amplasate în incinta şi în zonele perimetrele ale unităţii va fi făcută în regim manual sau automat ca urmare a unui eveniment detectat de sistemele tehnice de detecţie;
• vizualizarea imaginilor înregistrate folosind diverse criterii de regăsire (numărul camerei, numărul înregistrării, data, ora, numărul sau tipul alarmei, etc);
• pentru protejarea înregistrărilor este posibilă arhivarea, copierea pe un alt suport, prelucrarea informaţiei pe un alt calculator.

Notă: Sistemul va fi proiectat să funcţioneze automat, fără operator, dar cu posibilitate de monitorizare de la distanţă, de la un alt dispecerat local (al Poliţiei, de exemplu).

Înregistrarea imaginilor

Imaginile video se vor înregistra în permanenţă, indiferent dacă sunt vizualizate sau nu de către operatori. înregistrările vor fi marcate cu numele camerei şi cu data/ora, astfel încât să poată fi căutate cu uşurinţă. Operatorii nu vor putea modifica aceste informaţii.

Se va asigura înregistrarea în buclă a imaginilor, astfel încât la umplerea spaţiului de înregistrare, înregistrările vechi să fie automat rescrise.

Se va asigura posibilitatea exportului de înregistrări de către operatorii autorizaţi.

Se va asigura posibilitatea de a exporta înregistrările de importanţă deosebită pe sistemul de stocare de rezervă.

Accesul la înregistrări se va face pe baza unor proceduri stricte, în condiţiile legii, numai de către operatori autorizaţi, în baza autentificării în sistem şi a unui sistem de permisiuni.

Posibilităţi de reconfigurare si extindere a sistemului

Sistemul va fi implementat într-o arhitectura modulară. Relocarea camerelor se va putea face liber, în orice punct / nod al reţelei de date, necesitând numai reconfigurarea reţelei.

Va fi posibilă extinderea sistemului cu camere video adiţionale, fără a fi necesară schimbarea echipamentelor existente. Sistemul va permite adăugarea de centre de monitorizare suplimentare, în funcţie de nevoi, la alte structuri abilitate prin simpla adăugare de echipamente de monitorizare (staţii de lucru, monitoare - dispecerate locale) în aceste locaţii şi prin conectarea acestora în reţeaua de date a sistemului. De asemenea sistemul va permite, unor persoane autorizate aflate în exteriorul sistemului, vizualizarea unor rezultate ale procesului de monitorizare.

Respectarea dreptului la viaţă privată

Presupune definirea şi gestionarea zonelor de mascare.

Administratorul sistemului va putea defini, în funcţie de amplasamentul fiecărei camere, anumite zone de mascare, necesare pentru protecţia intimităţii cetăţenilor. Astfel, pentru fiecare camera de supraveghere, se vor defini zone în care aceasta nu va permite vizualizarea de imagini. Având aceste zone de mascare predefinite, nici un utilizator nu va putea, nici prin comandă manuală, să afişeze imagini, la niciun grad de detaliere.

Această funcţie va oferi cetăţenilor certitudinea că sistemul de supraveghere este un serviciu de pază şi protecţie socială, cu scopul de a reducere criminalitatea şi de a proteja viaţa comunitară, şi nicidecum o modalitate de a pătrunde în intimitatea personală. De asemenea, conform Legii nr. 333 privind paza obiectivelor, bunurilor, valorilor şi protecţia persoanelor emisă de Parlamentul României şi publicată în Monitorul Oficial al României nr. 525/ 22.07.2003, vor fi luate în considerare reglementările planului de securitate, ale instalării, proceduri şi standarde în vigoare.

Modul de întreţinere

Din punct de vedere al modulul de întreţinere, se va asigura continuitatea operaţională. Sistemul va asigura redundanţa operaţională prin încorporarea în arhitectura hardware de echipamente redundante sau echipamente speciale, oferind în acest fel continuitatea operaţională în momentele în care unul sau mai multe echipamente devin inaccesibile.

Se vor acoperi mai ales serviciile de autentificare şi management al sistemului.

în ceea ce priveşte modul de întreţinere al sistemului, infrastructura acestuia va fi creată astfel încât acesta nu va necesita un număr mare de resurse alocate pentru acest proces. Pentru întreţinerea sistemului se vor aloca două persoane, ce se vor ocupa atât de administrarea infrastructurii fizice, cât şi de managementul şi administrarea subsistemelor ce compun soluţia.

5.2.            Necesarul de utilităţi rezultate

Pentru realizarea proiectului consumul de utilităţi este minim. Se va utilize doar energie electrică, necesară efectuării probelor de funcţionare şi punerii în funcţiune a sistemului.

5.3.     Durata de realizare şi etapele principale

Durata totală maximă de realizare a investiţiei este de 12 luni şi se desfăşoară de la semnarea Contractului de finanţare, până la rambursarea cheltuielilor de către finanţator, conform graficului de realizare a investiţiei de mai jos.


Grafic fizic si valoric de realizare a investiţiei

5

5.4.            Costurile estimative ale investiţiei:

Costurile pentru realizarea investiţiei se ridică la 70.940,00 lei fără TVA, la care se adaugă cheltuieli cu TVA în valoare de 14.346,09 lei, rezultând o valoare totală de 84.418,60 lei, TVA inclus.

1. Principalii indicatori tehnico-economici aferenţi investiţiei:

• •         Valoarea investiţiei, fără TVA: 70.940,00 lei;
• Valoarea investiţiei, cu TVA: 84.418,60 lei;
• Durata de realizare a investiţiei: 12 luni;
• Durata de execuţie a lucrărilor: 5 luni.
  1. Măsuri de securitate si sănătate în muncă

Documentaţia de proiectare a fost astfel întocmită încât să permită executarea şi utilizarea instalaţiei proiectate în condiţii în care, la o exploatare normală a sistemelor, să se prevină accidentele de muncă, precum şi îmbolnăvirile profesionale.

Factorii de risc la execuţia lucrării

Factorii de risc avuţi în vedere la elaborarea documentaţiei sunt următorii:

• cădere obiecte de la înălţime
• curent electric: atingere indirectă şi directă
• lucru la înălţime
• proiectare de corpuri sau particule
• deplasări pe suprafaţa înclinată sau alunecoasă lucru în spaţii înguste contact cu corpuri ascuţite

Proiectantul a avut în vedere aceşti factori de risc care apar la îndeplinirea sarcinilor demuncă.

Beneficiarul este obligat să refacă această analiză cu datele concrete, să identifice complet toate riscurile şi să ia toate măsurile pentru diminuarea sau evitarea lor.

Contractul de execuţie cuprinde şi clauze privind securitatea muncii cu răspunderile părţilor.

Măsurile individuale si colective de securitatea muncii la execuţia lucrării

Faţă de factorii de risc estimaţi pentru execuţia lucrării, indicaţi mai sus, se impun următoarele mijloace individuale de protecţia muncii care pot fi acordate:

• cască de protecţie rezistentă la foc şi penetraţie
• mănuşi de protecţie electroizolante JT
• încălţăminte de protecţie electroizolante JT
• covor electroizolant
• mănuşi de protecţie rezistente la uzură
• centură de siguranţă pentru lucru la înălţime sau platforma de lucru la înălţime
• ochelari de protecţie la praf
• mască de protecţie la praf
• salopetă de protecţie

Personalul de execuţie va utiliza numai utilaje sigure din punct de vedere al securităţii muncii, care au certificate de conformitate şi sunt cumpărate cu declaraţie de conformitate din punct de vedere al securităţii muncii. Sculele utilizate vor avea mânere electroizolante, ele vor fi apucate numai de zona izolată, se vor folosi numai scări electroizolante iar personalul trebuie să fie dotat şi să utilizeze echipamentul individual de protecţie, respectând principiul "cel puţin două mijloace electroizolante înseriate pe cale de curent". Echipamentele portabile şi uneltele manuale utilizate vor respecta HG 1146/2006.

Ca mijloace colective de protecţie se recomandă: semnalizarea locurilor periculoase şi atenţionare vizibilă a lor cu plăcuţe de semnalizare, instructajul specific şi periodic de securitate şi sănătate în muncă la locul de muncă, elaborarea unor instrucţiuni proprii de securitatea muncii, elaborarea şi respectarea unui program de securitatea şi sănătatea în muncă, dotarea locurilor de muncă cu trusa sanitară de prim ajutor, utilizarea de scule şi utilaje certificate, control permanent privind respectarea măsurilor de securitatea muncii, etc.

La tablourile electrice de joasă tensiune pentru evitarea electrocutării prin atingere indirectă s-au aplicat două măsuri de protecţie: una principală care este legarea la nulul de protecţie şi o măsură suplimentară care este legarea la instalaţia de împământare.

în timpul execuţiei este interzisă folosirea instalaţiilor şi a echipamentelor improvizate sau necorespunzatoare.

Pentru lucru la înălţime, executantul va folosi numai personal atestat medical pentru lucru la înălţime şi va utiliza utilaje (platforme, etc.) sau mijloace individuale de protecţie (centuri, etc.) pentru lucru la înălţime, după caz.

La manevre în instalaţiile electrice scoase de sub tensiune se va aplica prevederile HG 1146/2006. Nu se vor face manevre cu instalaţii electrice aflate sub tensiune. Prin "manevră" se înţelege un ansamblu de operaţii care conduce la schimbarea configuraţiei unei instalaţii electrice prin acţionarea unor aparate de comutaţie.

Pe şantier şi în interiorul construcţiilor în lucru se vor utiliza tablouri de distribuţie în execuţie capsulată sau tablouri închise în cutii prevăzute cu uşă şi cheie, conform NP-17.

Toate echipamentele electrice cu tensiuni periculoase de clasa I de protecţie trebuie legate suplimentar la instalaţia de legare la pământ conform HG 1046/2006 şi STAS6271-81, STAS 12604/4-89 şi STAS 12604/5-90, conform proiectului.

Montarea echipamentelor tehnice electrice şi realizarea instalaţiilor electrice trebuie să se

desfăşoare în aşa fel încât să nu se modifice concepţia de proiectare. în cazuri speciale, modificările trebuie să se facă numai cu acordul scris al proiectantului.

Echipamente tehnice utilizate

în cadrul documentaţiei, proiectantul a ales echipamente tehnice care sunt sigure din punct de vedere al securităţii muncii, care sunt certificate din punct de vedere al securităţii muncii şi se vor livra cu declaraţie de conformitate conform legii.

Obligaţiile executantului

Executantul răspunde de realizarea lucrărilor de instalaţii în condiţii care să asigure evitarea accidentelor de muncă. în acest scop este obligat:

• -          să analizeze documentaţia tehnică dpdv al securităţii muncii
• să aplice prevederile cuprinse în legislaţia şi normele / instrucţiunile / prescripţiile / standardele de securitatea muncii specifice lucrării
• să execute toate lucrările în scopul exploatării ulterioare a instalaţiilor în condiţii depline de securitate a muncii
• să remedieze toate deficienţele constatate cu ocazia probelor şi recepţiei astfel ca lucrarea executată să poată fi utilizată în condiţii de securitate maximă posibilă
• să utilizeze pe şantier măsurile individuale şi colective de securitatea muncii astfel ca să se evite sau să se diminueze pericolele de accident sau îmbolnăvire profesională.
• să utilizeze pentru manevre în instalaţiile electrice numai electricieni autorizaţi şi aparatură verificată metrologic şi verificate din punct de vedere al securităţii în muncă la intervale bine precizate;

Obligaţiile beneficiarului

Beneficiarul răspunde de preluarea şi apoi exploatarea lucrărilor de instalaţii în condiţii care să asigure securitatea muncii. în acest scop este obligat:

• să analizeze proiectul din punct de vedere al securităţii muncii
• să respecte şi să aplice toate normele şi normativele de securitate a muncii
• să respecte instrucţiunile de securitate a muncii echipamentelor livrate
• să facă analiza factorilor de risc de accident şi să ia măsurile corespunzătoare
• pentru lucrările de instalaţii care se execută în paralel cu desfăşurarea procesului de producţie să încheie cu executantul un protocol anexă la contract în care să delimiteze zonele de lucru pentru care răspunderea privind asigurarea măsurilor de securitatea muncii revin executantului
• să prevadă mijloace de prim ajutor eficace
• pentru personalul care lucrează cu videoterminale: obligativitatea examenului medical oftalmologic şi utilizare de ochelari/ecrane de protecţie, dacă e cazul;
• să prevadă şi să aplice măsuri de prevenire şi stingere a incendiilor;
• să întocmească proceduri de intervenţie pentru caz de criză sau dezastre şi să aibe

pregătite echipe de intervenţie, antrenate şi dotate corespunzător;

• să prevadă sumele necesare pentru realizarea măsurilor de securitatea muncii;
• să-şi organizeze activitatea de securitate şi sănătate în muncă, astfel ca tot personalul să aibă aviz medical, fişe de instruire de securitate a muncii şi taloane de autorizare electricieni, conform legii;
• recepţia şi punerea în funcţiune a instalaţiei se va face numai după ce s-a constat şi consemnat, cu avizul proiectantului, că s-au respectat normele de securitate a muncii;
• să nu permită accesul persoanelor neautorizate în instalaţiile electrice

Beneficiarul trebuie să verifice că instalaţia de legare la pământ este corespunzătoare, să se îngrijească să facă măsurători periodice a împământării şi să obţină buletine de măsurători care să ateste că priza de pământ este în parametrii normali, conform legislaţiei.

în locurile cu pericol de incendiu beneficiarul trebuie să ia măsuri de protecţie împotriva descărcărilor statice, conform NP099.

Legislaţia de securitate a muncii

La întocmirea lucrărilor de proiectare s-a ţinut seama de legislaţia de securitate a muncii aflată în vigoare. Se atrage atenţia executantului lucrării şi în special beneficiarului, ca utilizator al instalaţiei proiectate, că trebuie să respecte întocmai această legislaţie din motive morale şi datorită răspunderii juridice care prevede că neluarea vreuneia din măsurile prevăzute de dispoziţiile legale referitoare la securitate şi sănătate în muncă sau nerespectarea de către orice persoană a măsurilor stabilite cu privire la securitate şi sănătate în muncă, constituie infracţiune şi se pedepseşte ca atare.

8.   Măsuri de prevenire si stingerea incendiilor

La întocmirea prezentului proiect s-au respectat prevederile P.S.I. din legislaţia tehnică în vigoare specifice lucrărilor proiectate, astfel:

• Ordinul M.I. nr. 163/2007 pentru aprobarea "Normelor generale de prevenire şi
• Normativul NP-I7-2011 pentru proiectarea şi executarea instalaţiilor electrice cu tensiuni până la 1000 Vc.a. şi 1500Vc.c.;
• I 18/1/2001 - Normativ pentru proiectarea şi executarea instalaţiilor de telecomunicaţii şi semnalizare din clădirile civile şi de producţie;
• I 18/2/2002 - Normativ pentru proiectarea şi executarea instalaţiilor de semnalizare a incendiilor şi a sistemelor de alarmare contra efracţiei din clădiri;

S-a avut în vedere înlăturarea pericolului de producere a unui incendiu de la instalaţii. S-au prevăzut următoarele măsuri de protecţie împotriva incendiului:

• folosirea de echipamente electrice corespunzătoare mediului în care se montează, respectându-se prevederile NP-I7/2011;
• folosirea de echipamente cu materiale necombustibile (metalice) sau greu combustibile (din mase plastice), care în condiţii normale, dacă sunt aprinse, nu propagă flacăra.

• S-a prevăzut pozarea cablurilor pe trasee fără materiale combustibile în apropierea acestora, iar la trecerile prin planşee şi pereţi se va realiza etanşarea ignifugă a golurilor.
• S-au respectat distanţele şi separările impuse de 1-18/1/2001, 1-18/2/2002 şi NP-I7-2011 între conductele instalaţiilor proiectate şi instalaţiile vecine.
• În camera tehnica vor exista mijloace de primă intervenţie (stingătoare cu CO2) în cazul iniţierii unui incendiu la sursele de alimentare cu energie electrică ale centralei.
• La executarea lucrărilor se vor respecta prevederile proiectului şi ale actelor nonnative menţionate mai sus. Se va evita lucrul cu foc deschis. în cazuri de absolută necesitate orice lucrare cu foc deschis se va face numai pe bază de "permis de foc" întocmit conform prevederilor în vigoare şi numai sub supravegherea permanentă din partea unităţii beneficiare, respectându-se prevederile Ordinului M.I. 163/2007, menţionate mai sus.
• Beneficiarul trebuie să elaboreze planul de apărare şi de intervenţie în caz de incendiu şi instrucţiunile de intervenţie (pentru personalul unităţii beneficiare).
• -         în timpul exploatării se vor respecta prevederile P.S.L din legislaţia tehnică în vigoare.
• La terminarea activităţilor, în unitate trebuie organizată (de către beneficiar) verificarea spaţiilor în vederea eliminării surselor potenţiale de iniţiere a incendiilor şi asigurarea funcţionării instalaţiei de semnalizare incendiu (a se vedea Ordinul M.I. 163/2007).

1. Concluziile evaluării impactului asupra mediului

Instalaţiile prevăzute in prezenta documentaţie nu au impact asupra factorilor de mediu, nu produc radiaţii, nu produc poluare chimică, zgomot sau vibraţii care să afecteze ecosistemele acvatice şi terestre şi nu afectează activităţile umane.

în aceste condiţii nu sunt prevăzute lucrări de reconstrucţie ecologică.

1. .Nominalizarea surselor de finanţare a investiţiei publice, ca urmare a analizei financiare şi economice:

Finanţarea proiectului va fi posibilă prin accesarea Sub-măsurii 19.2 Sprijin pentru implementarea acţiunilor în cadrul Strategiei de dezvoltare locală, Măsura M1/6B - Dezvoltarea satelor şi servicii de bază în vederea creşterii calităţii vieţii în teritoriul GAL, finanţată din Fondul European Agricol pentru Dezvoltare Rurală prin Agenţia pentru Finanţarea Investiţiilor Rurale şi Grupul de Acţiune Locală Asociaţia Sargeţia GAL 1.

Întocmit, Adrian Egri

Băcia la 27 ianuarie 2022

PRESEDINTE DE ȘEDINȚĂ                                                 Contrasemneaza,

                                                                                                     Secretar general

      Săbău Alin Gheorghe                                                                 Ștef Ioan
